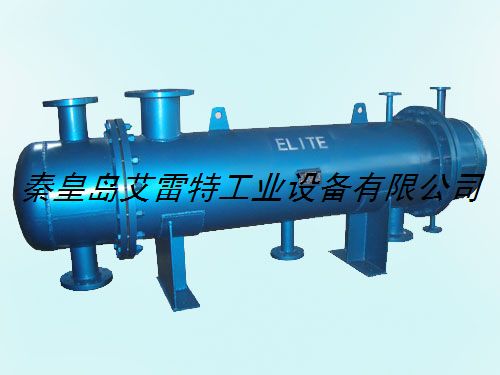

設備簡介
波紋管換熱器是一種新型的強化傳熱節能型換熱設備。它是在傳統的列管式換熱器的基礎上，應用強化傳熱理論，對傳統的換熱器的重大突破。它繼承了列管式換熱器堅固、可靠等優點，同時又克服了其換熱能力差、易結垢等缺點。與板式、螺旋板式、振動盤管式、板翅式換熱器比較，其綜合性能指標也是較好的。此設備已有八年生產歷史，先后在熱電、石油化工、天然氣等行業應用，其運行情況良好，并證實了傳熱系數高、不腐蝕、不結垢等三大特點，受到了用戶單位的好評。幾年來，我公司憑借質量求發展、技術求進步理念，不斷更新?lián)Q熱器制造技術，先后研制各種多管程多殼程的強化波節管換熱器，得到了廣泛的好評。本產品可以作為城市集中供熱、電廠、石油、化工、輕工、制藥等行業換熱系統的優選熱交換器。
設備特點
1、傳熱效率高
本產品用波紋管取代了傳統的列管式換熱器中的換熱元件-光管，使流體在管內外形成充分強化湍流，因而大大提高了管內外的傳熱系數。
2、不污不堵不結垢，運行平穩
由于換熱管采用不銹鋼管，而且波紋管本身為熱補償元件，通過熱脹冷縮面具有自潔作用，因此解決了列管式換熱器防腐能力差，易于結垢等問題。同時，管路通道大，壓降小，節能效果好，也不存在堵塞的問題。
3、密封可靠，牢固
本產品密封周長短，而且換熱管具有自身補償之功能，管板熱應力很小，因而不會出現管口破裂而造成的泄漏現象。
主要技術性能
1、公稱通徑：DN：325～1400mm
2、公稱壓力：PN: 1.0, 1.6, 2.5, 4.0, 6.4MPa
3、設計溫度：換熱器，冷凝器設計溫度為200℃。允許升溫降壓使用，不同溫度下允許工作壓力見下表。
| 公稱壓力MPa | 水壓試驗壓力（用5℃≤t<100℃的水為介質）MPa | 設計溫度℃ | ||||
| 200 | 250 | 300 | 350 | 400 | ||
| 不同溫度下允許的工作壓力，MPa | ||||||
| 1.0 | 1.32 | 0.98 | 0.98 | 0.81 | 0.74 | 0.68 |
| 1.6 | 2.12 | 1.57 | 1.42 | 1.3 | 1.18 | 1.09 |
| 2.5 | 3.06 | 2.45 | 2.23 | 2.03 | 1.86 | 1.74 |
| 4.0 | 4.90 | 3.92 | 3.57 | 3.25 | 2.98 | 2.78 |
| 6.4 | 7.85 | 6.28 | 5.71 | 5.21 | 4.77 | 4.46 |
4、總傳熱系數：水-水：K=2000～3500W/m2℃
汽-水：K=2500～4000W/m2℃
其他介質：視介質物理性能及工況而定。
